Karakteristik sifas nanpresipite silica (SiO2)

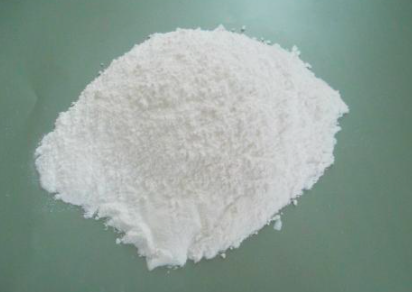

Aparans nandiyoksid Silisyòmse blan, trè dispèse ak amorphe poud, ak kèk yo trete nan patikil kòm pwodwi. Rapò a se 2.319 - 2.653, ak pwen fizyon an se 1750 degre. Ensolubl nan dlo ak pifò asid, li vin total sab amann apre absòbe dlo nan lè a. Soluble nan klori aliminyòm anidrid ak asid idroklorik. Ki estab nan lòt pwodwi chimik yo, rezistan a chalè, ki pa dekonpozisyon ak ki pa konbisyon. Segondè izolasyon elektrik, pore, gwo sifas entèn. èske w konnen ki efè karakteristik sifas presipite silica genyen? Ann fè yon gade.
1. Imidite
Kontni dlo nan silica presipite gen ladan dlo dispèse ak dlo mare. Dlo a gaye sou sifas la nan silica ka fasil retire pa chofaj. Twòp dlo dispèse endike ke pa gen anpil limyè sou sifas la nan silica, ki diminye vitalite nan silica, ankouraje agrégation nan silica nan pwosesis la melanje, epi li difisil a difize nan kawotchou. Mwens dlo sifas pa sèlman afekte to geri a, men tou, diminye efè ranfòsman an. Dlo a gaye se yon ti kras pi wo, kawotchou a melanje gen bon pèfòmans operasyon, vit poud, mwens lafimen ak pousyè vole, ak pousantaj geri a se yon ti kras pi vit.
Sepandan, kontni dlo a twò wo, jenerasyon chalè a gwo, ak frajil la fasil Aglomerasyon ak dispèsyon inegal fè sifas vulkanizate fasil pou jarèt, ak pwopriyete fizik ak mekanik yo redwi kòmsadwa. Anjeneral pale, 6 pousan a 8 pousan nan dlo sifas la ka pi byen pwoteje molekil diyoksid Silisyòm yo, kidonk evite re agrégation patikil yo. Lè melanje, li ka respire distribye nan konpoze an kawotchou, ki se fezab amelyore karakteristik yo ak akselere to geri a. Dlo mare se "enteryè" diyoksid Silisyòm, ki relativman estab epi li ka retire sèlman lè tanperati a pi wo pase 400 degre. Kontni jeneral la se 4 0-7.0 pousan. Si gen twòp dlo fizyon, li endike ke kontni an nan lakòl endesi ki pwodui anba kondisyon an se wo, vitalite nan pwodwi a fini apre siye a piti, ak efè a ranfòsman kawotchou piti. Sepandan, gen ti dlo mare, ki endike ke siye a twò lou, tandans nan sable se gwo, ak ranfòsman an pa bon.
2. PH valè
Valè pH silica gen yon gwo enfliyans sou vulkanizasyon konpoze kawotchou. Silica asid reta vulkanizasyon nan konpoze kawotchou, pandan y ap alkalinite ta ankouraje vulkanizasyon, men alkalinite twò wo pa t 'fazab ranfòsman. PH yon ti kras asid silica se benefisye nan tansyon an ak rezistans mete nan kawotchou ak pwodwi yo. Se poutèt sa, valè PH nan silica pa metòd presipitasyon kawotchou se jeneralman 618, fèmen nan net.
3. Rezoud modifikasyon sifas yo
Modifikasyon sifas nan diyoksid Silisyòm refere a adisyon nan ajan kouple silane nan diyoksid Silisyòm reyalize objektif idrofob li yo. Apwè ajan couplage silane te ajoute, yon bout silane couplage ajan CH3O1 (tèt butyl) fasil pou reflete ak silicone lwil oliv sou sifas dyosid Silisyòm, ak lòt bout fasil pou reflete ak kawoutchou tankou molécules, sa vle di. , "pon tren" efè ajan kouple silane ant diyoksid Silisyòm ak kawotchou. Gen anpil metòd pou rezoud modifikasyon sifas Silisyòm diyoksid, ak metòd ki pi souvan itilize se sèvi ak ajan kouple (tankou ajan kouple Si169).
4. enpak impuretés
Silica presipitasyon fasil pou pote Cu. Fe pandan manifakti Mn Malgre ke ti impuretés sa yo gen ti efè sou pwopwiyete kawoutchou materyèl yo, pou yo fè silicone kawoutchou pwodwi yo gen ekselan anti-oksidasyon ak anti-aje pwopwiyete, Cu. Fe toujou espesifye Mn kontni redwi nan yon sèten limit. GB10517 Kondisyon pou silica pa metòd presipitasyon: Cu mwens pase oswa egal a 30mg / kg, Mn mwens pase oswa egal a 50mg / kg, Fe mwens pase oswa egal a 1000mg / kg.
Acetate nan pwodiksyon silica presipitasyon se inevitab nan pwodiksyon, men kontni an sodyòm twò wo yo dwe itilize kòm filler ranfòsman natirèl oswa kawotchou, ak transmissions limyè a nan kawotchou se evidamman pòv. Sepandan, nan pwosesis pwodiksyon an, kontwole pwosesis jenerasyon an nan refleksyon, evite jenerasyon an twòp gom Na ak ranfòse lave a nan sispansyon pwodwi semi-fini. Kontni acetate ka redwi a mwens pase 0.5 pousan. Metòd presipitasyon sa a nan silica gen ti enpak sou pwopriyete yo nan konpoze kawotchou.
